面状ヒーター（面状発熱体：ポリイミド・ポリエステル・マイカ）

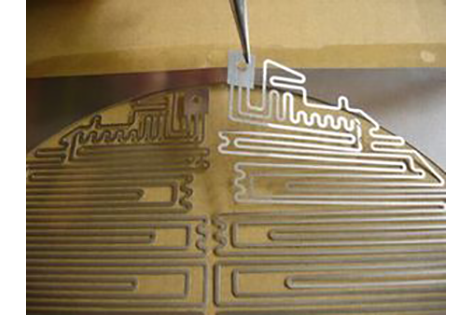

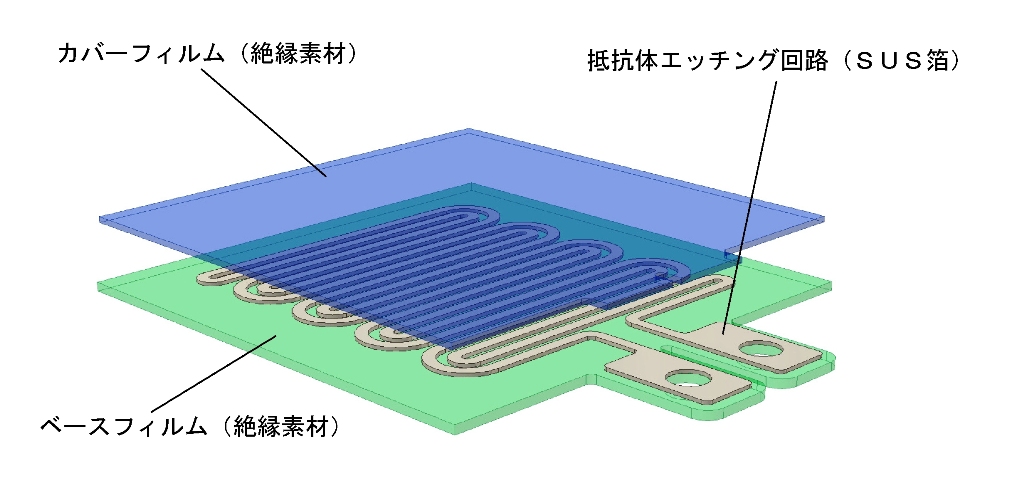

PET（ポリエステルフィルム）や PI（ポリイミドフィルム）等の絶縁フィルムに、接着されたステンレス箔（30μm厚）にレジストパターニング後、エッチング加工にてヒーター回路を形成します。
| 抵抗体 | 厚み | ベースフィルム | ポイント |
|---|---|---|---|
| SUS304 | 30μm | PET 25・75・188μm | 低温タイプ 100℃タイプ |
| SUS304 | 30μm | ダイヤラミ 70μm | 難燃仕様 100℃タイプ |
| SUS304 | 30μm | PENフィルム 75μm | 中温タイプ 150℃タイプ |
| SUS304 | 30μm | ポリイミド 25μm | 中温タイプ 200℃タイプ |
| NCA1 | 50μm | 剥離フィルム | 高温タイプ マイカ仕様用途 |
| NCA1 | 100μm | 剥離フィルム | 高温タイプ マイカ仕様用途 |

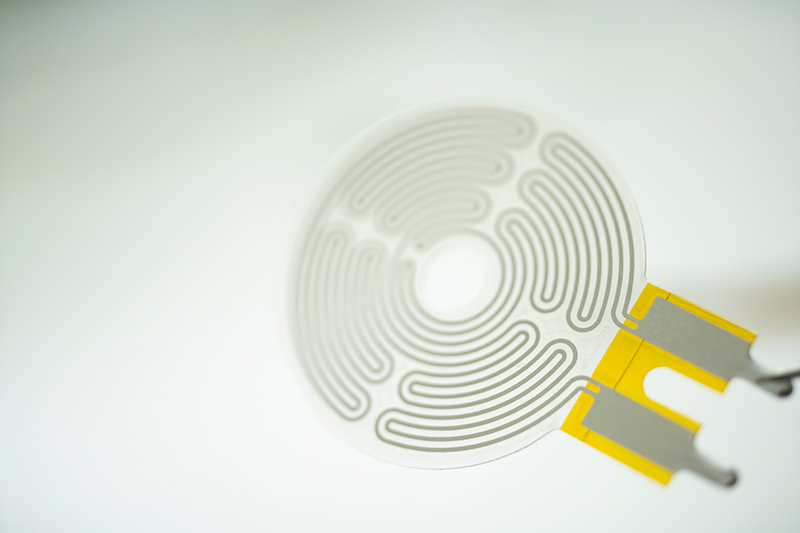

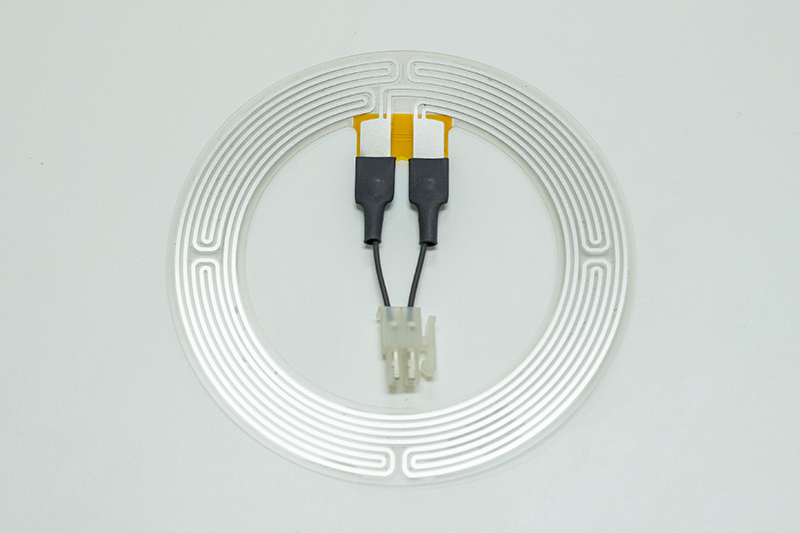

面状ヒーター ポリイミドヒーター

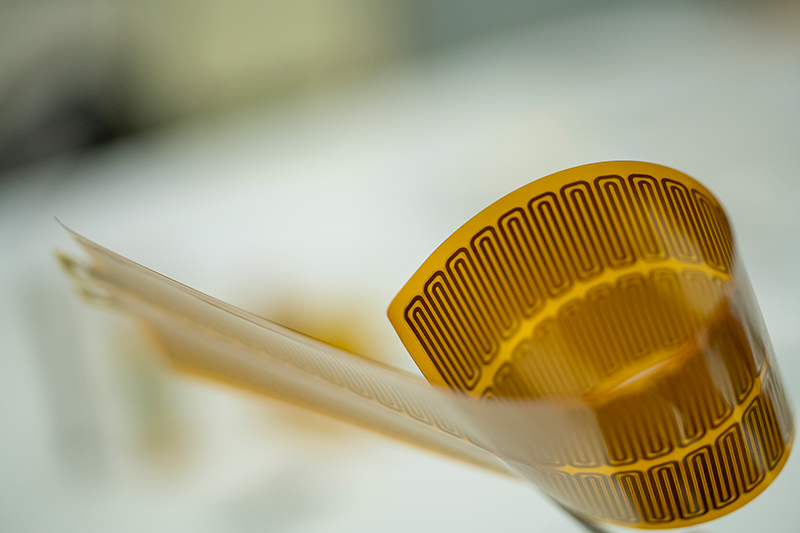

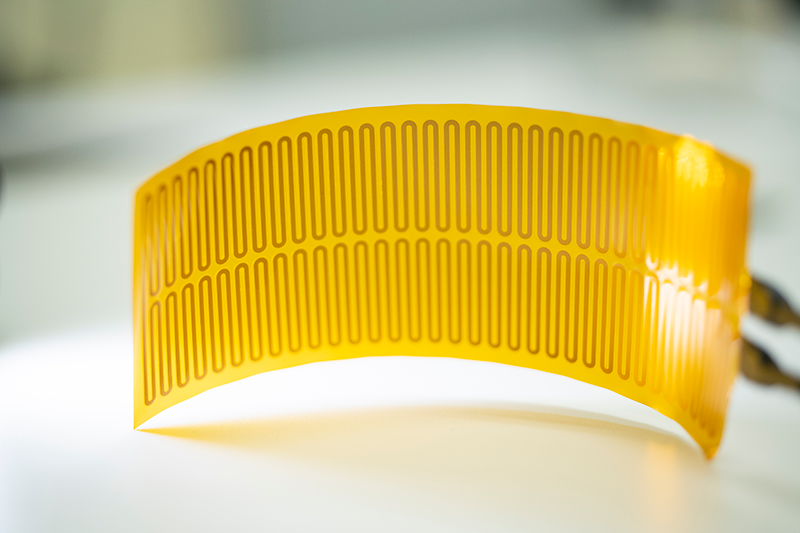

PI（ポリイミド）の絶縁フィルムに、接着されたステンレス箔（30μｍ厚）にレジストパターンを形成したのち、エッチング加工にてヒーター回路を形成します。
特徴
- 耐熱性の高いヒーターです。
- フレキシブルに貼り付け可能です。
- 薄く柔軟性に優れており、昇温速度も速いヒーターです。
- 薄型面状ヒーターのため、表面平滑にて厚さ1mm以下になります。
- 用途に合わせて各種の形状、消費電力、発熱分布を設計します。
基本仕様
| ・最大 200℃以下 | |
| ・抵抗体 | ステンレス箔 30μ |
| ・ヒーターパターン幅 | ライン＆スペース最小 0.3mm |
| ・抵抗値 | 指定抵抗値に対して±5％以内で管理 |
| ・製造可能サイズ | 最大ワークサイズ500mm×MAX1800mm |
| ・ポリイミド絶縁フィルム | |
※ヒーターパターン設計においては、以下の項目を確認させていただきます。
①抵抗値
②形状・寸法
③端子リード線等加工の有無
面状ヒーター ポリエステルヒーター
PET（ポリエステルフィルム）に、接着されたステンレス箔（30μm厚）にレジストパターンを形成したのち、エッチング加工にてヒーター回路を形成します。
特徴
- コストパフォーマンスに優れたヒーターです。
- 薄く柔軟性に優れており、昇温速度も速いヒーターです。
- フレキシブルに貼り付け可能です。
- 薄型面状ヒーターのため、表面平滑にて厚さ1mm以下になります。
- 用途に合わせて各種の形状、消費電力、発熱分布を設計します。
- 最も汎用性の有るフィルムヒーターです。
基本仕様
| ・最大 100℃以下 | |
| ・抵抗体 | ステンレス箔 30μ |
| ・ヒーターパターン幅 | ライン＆スペース最小 0.3mm |
| ・抵抗値 | 指定抵抗値に対して±5％以内で管理 |
| ・製造可能サイズ | 最大ワークサイズ 500mm×MAX1800mm |
| ・PET絶縁フィルム | |
※ヒーターパターン設計においては、以下の項目を確認させていただきます。
①抵抗値
②形状・寸法
③端子リード線等加工の有無
面状ヒーター マイカヒーター
微粘着フィルム付きステンレス箔ヒーター回路

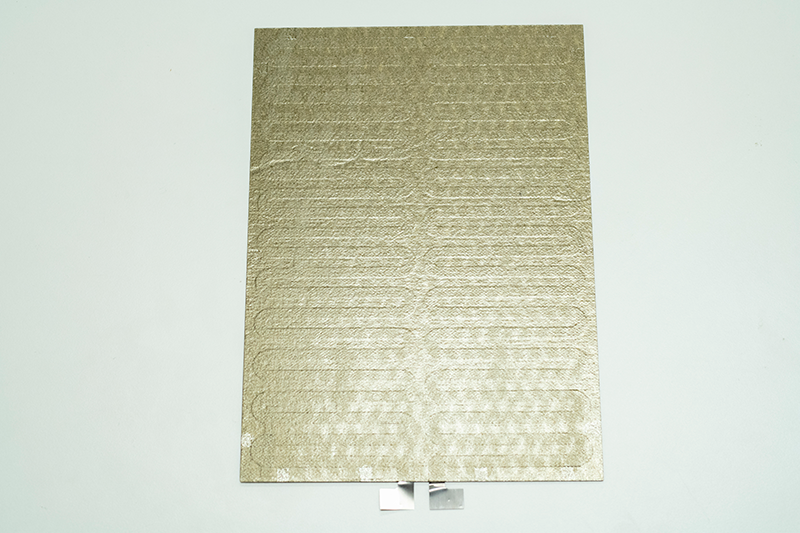

ステンレス箔をマイカ（雲母）で挟み込んだヒーター
マイカヒーター
仕様温度 200℃以上を希望される場合は、マイカモールドにて対応可能です。
但し、フレキシブル性はなくなります。
ヒーター製造設備

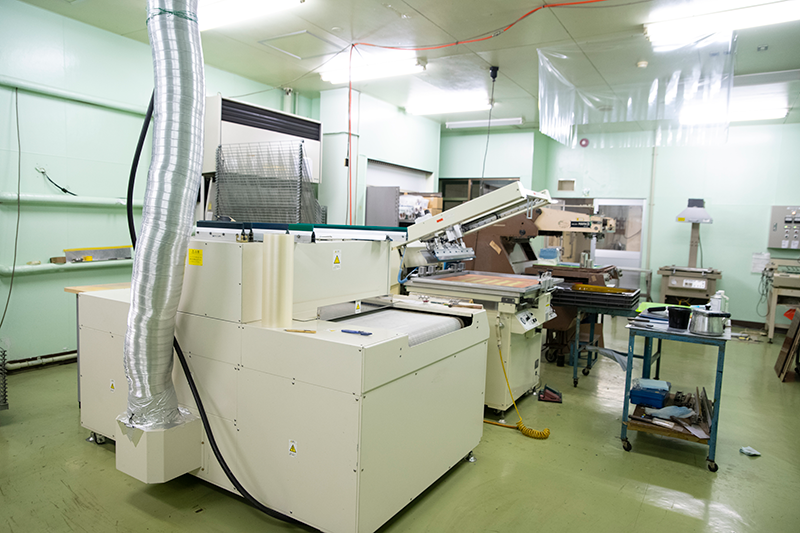

印刷設備

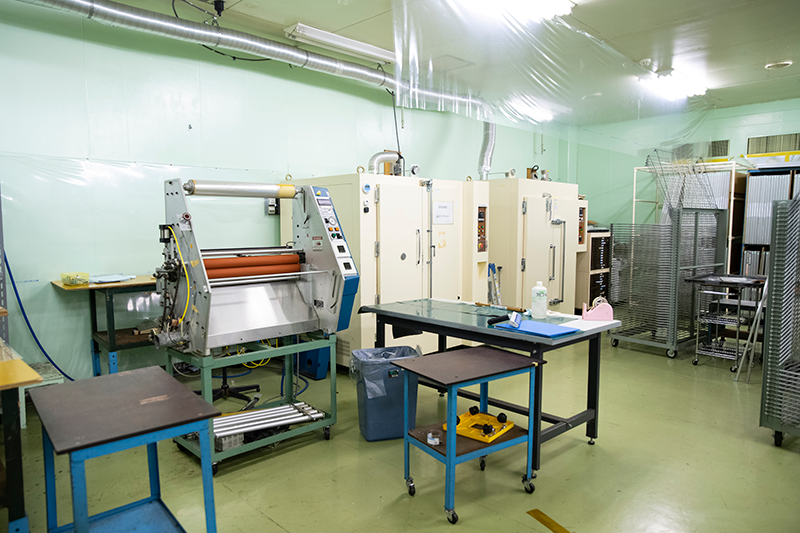

ラミネート及び乾燥機

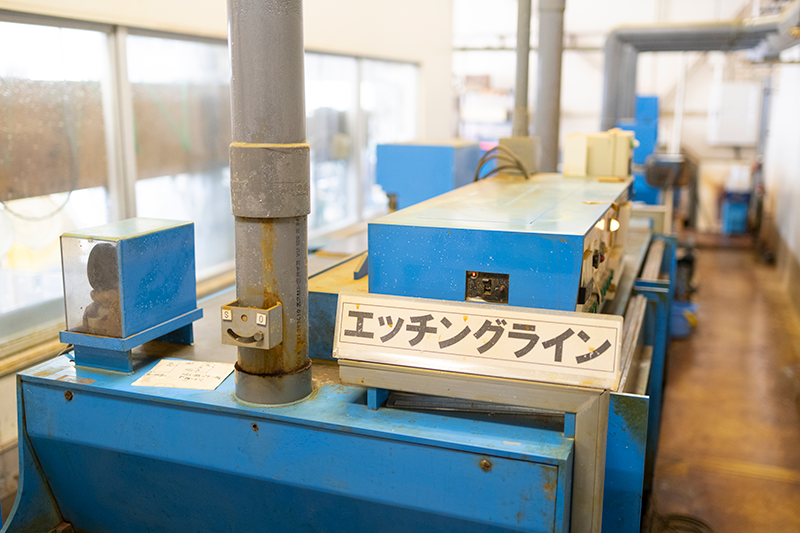

エッチング･剥離ライン
検査
